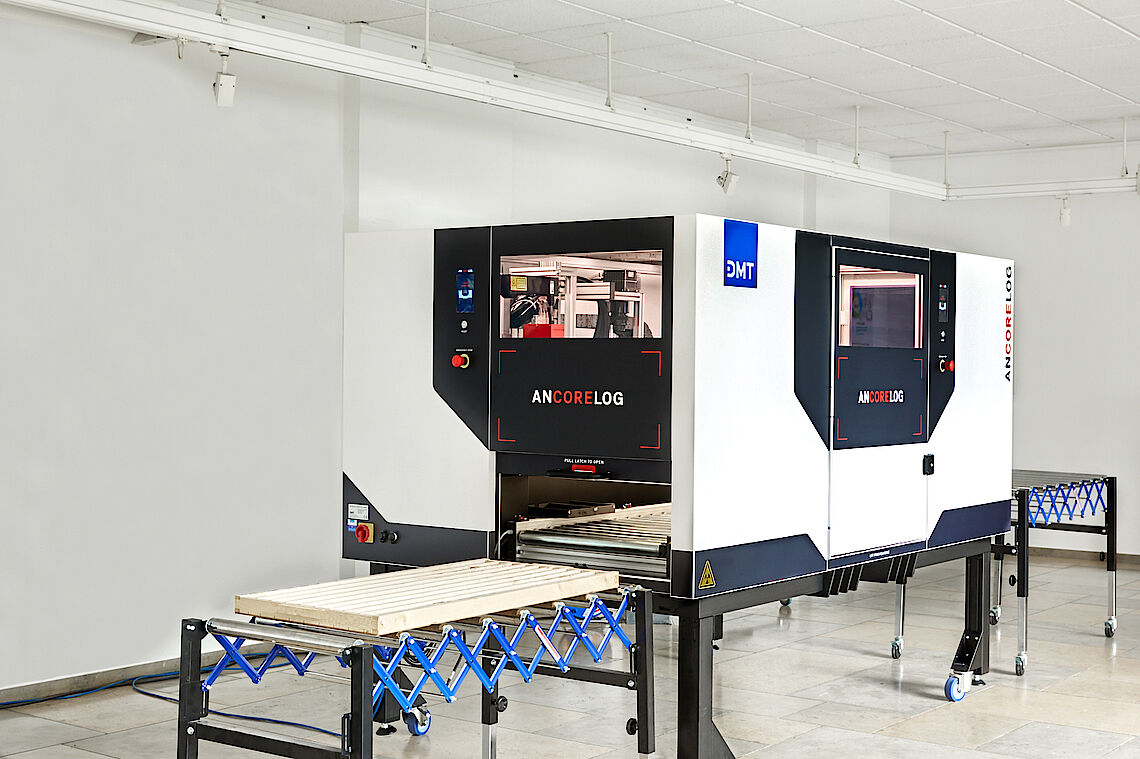

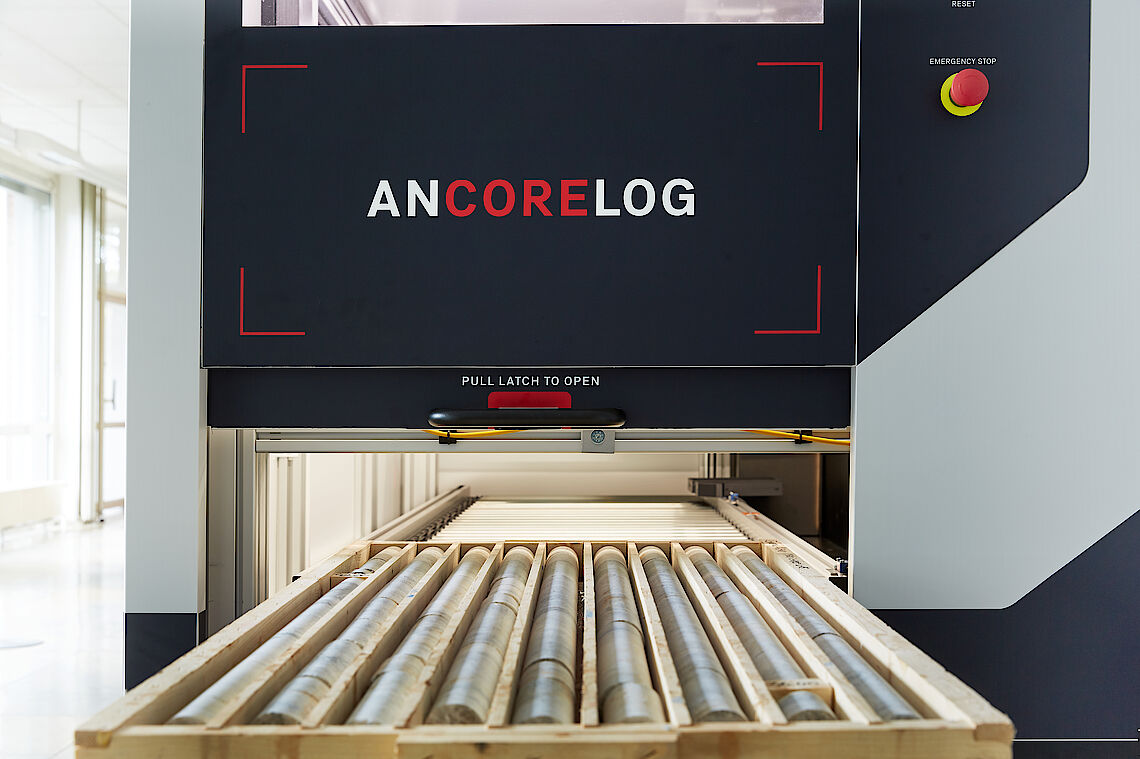

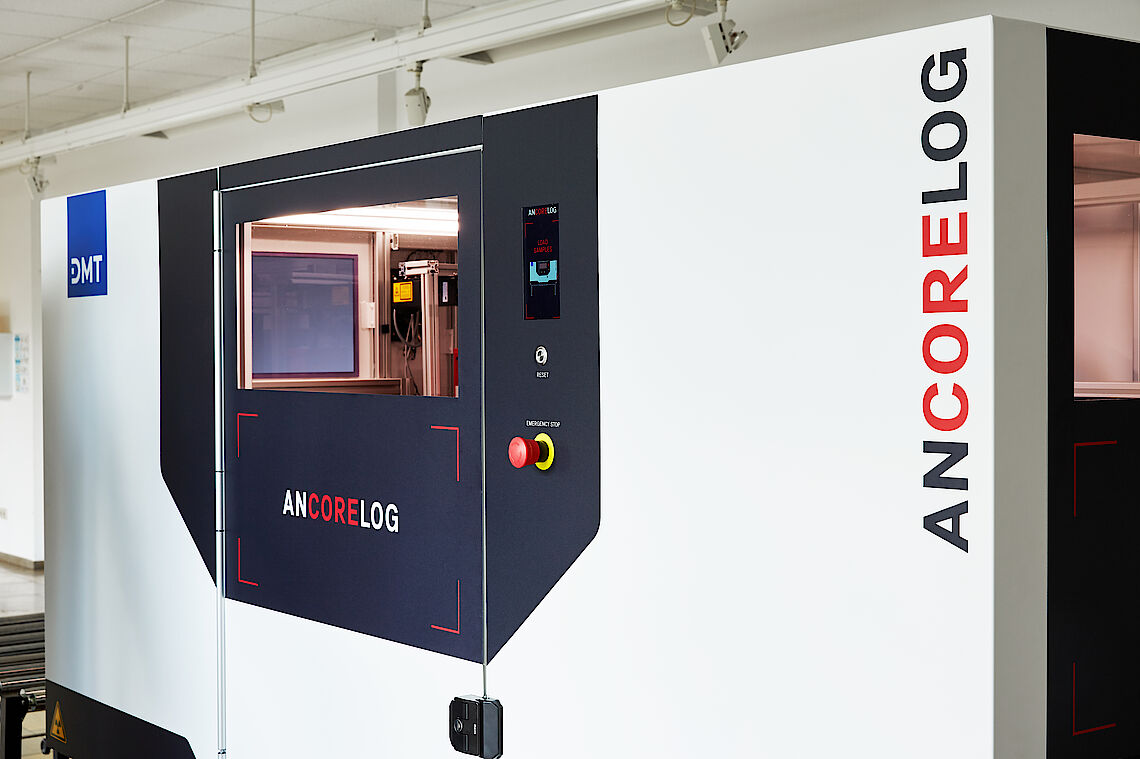

Die neueste Entwicklung von DMT im Bereich der Bohrkern-Scanning-Technologie ist ein modulares Multisensor-Gerät, das analytische Sensoren zur Messung der chemischen und mineralogischen Zusammensetzung von Bohrkernen in Echtzeit kombiniert. Zusätzlich werden intelligente maschinelle Lernverfahren eingesetzt, um die Kernproben in geologische Bereiche wie Lithologien oder Alterationszonen zu klassifizieren. Das perfekte Werkzeug, um Geologen zu unterstützen und die Entscheidungsfindung zu beschleunigen.

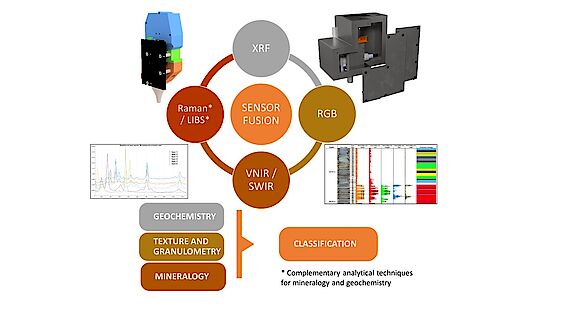

ANCORELOG kann modular mit einer Reihe verschiedener analytischer Sensoren ausgestattet werden, die eine kontinuierliche XRF-Profilerfassung, hyperspektrale Bildgebung (VNIR - SWIR), hochauflösende RGB- und UV-Scans, zeitabhängige Raman- und LIBS-Scans ermöglichen. Der modulare Ansatz ermöglicht die Anpassung der Ausrüstung an Ihre projektspezifischen Anforderungen. Die analytischen Sensoren messen die mineralogische und geochemische Zusammensetzung von Bohrkernen. Zusätzlich werden texturelle, strukturelle und geotechnische Merkmale aus hochauflösenden Bildern abgeleitet.
ANCORELOG ist für den Einsatz durch Geowissenschaftler konzipiert. Sowohl die Datenerfassung als auch die Datenverarbeitung sind für eine effiziente und freundliche Nutzung optimiert. Die einfache Bedienung und die hohen Scanraten in Kombination mit der Echtzeitverarbeitung können die tägliche Produktionsrate einer üblichen Bohrkampagne abdecken.
Unser Team hilft Ihnen, die beste Sensorkombination für die spezifischen Anforderungen Ihres Projekts zu finden. Ihre Fachleute erhalten einen Wissenstransfer in der Nutzung von ANCORELOG, einschließlich der Implementierung von Vorhersagemodellen. Abhängig von den Anforderungen Ihres Projekts ist es möglich, ANCORELOG zu kaufen oder zu mieten. Die globale Präsenz von DMT durch unsere internationalen Niederlassungen bietet Service vor Ort sowie technische und kommerzielle Unterstützung.
Laser-Linien-Scanner
RGB-Zeilenkamera
Hyperspektrale Bildgebung (VNIR - SWIR)
Röntgenfluoreszenz (XRF)
Timegated® Raman-Technologie
Laserinduzierte Durchbruchsspektroskopie (LIBS) Sensor
3D Laser Line Profile Sensor |
|
Gocator 2370 |
|
Resolution X/Y (mm) | 0.275 |
Resolution Z (mm) | 0.055 |
Field of View (mm) | 700 |
|
|
RGB line scan Camera |
|
Resolution (standard full core box) | 25 pixel/mm (635 dpi) |
Resolution (optional, single core row) | 150 pixel/mm (3810 dpi) |
|
|
Hyperspectral Imaging Cameras | |
HySpex VNIR-1800 |
|
Spectral range | 400 – 1000 nm |
Spatial pixels | 1800 |
Spatial resolution | 22,5 pixel/mm (572 dpi) |
Spectral channels | 186 |
Spectral sampling | 3.26 nm |
FOV* | 17° |
Pixel FOV across/along* | 0.16/0.32 mrad |
Bit resolution | 16 bit |
Noise floor | 2.4 e- |
Dynamic range | 20000 |
Peak SNR (at full resolution) | > 255 |
Max speed (at full resolution) | 260 fps |
|
|
HySpex SWIR-384 |
|
Spectral range | 930 – 2500 nm |
Spatial pixels | 384 |
Spatial resolution | 5 pixel/mm (127 dpi) |
Spectral channels | 288 |
Spectral sampling | 5.45 nm |
FOV* | 16° |
Pixel FOV across/along* | 0.73/0.73 mrad |
Bit resolution | 16 bit |
Noise floor | 150 e- |
Dynamic range | 7500 |
Peak SNR (at full resolution) | > 1100 |
Max speed (at full resolution) | 400 fps |
|
|
XRF Sensor |
|
TEXAS (J&C Bachmann) (Total Elemental X-ray Analysis System) |
|
| Röntgenröhre | Keramisch, maximale Spannung 65 kV |
Detektor | Silizium-Driftdetektor mit interner Kühlung |
Sensor-Gehäuse |
|
|
|
RAMAN Sensor |
|
T-REX – Zeitgesteuertes Raman für die Erkundung |
|
Pico RAMAN (Timegate Instrumente) |
|
|
|
Spektrometer |
|
Spektrale Auflösung | 5 cm-1 |
Spektraler Bereich | 0 – 2500 cm-1 |
|
|
Detektor |
|
Detektor-Typ | CMOS SPAD-Array, Einzelphotonenzählung |
Pixel-Anzahl | 8 x 768 Bildpunkte |
Zeitliche Auflösung | 100 ps |
|
|
532 nm Pikosekunden gepulster Laser |
|
Spektrale Linienbreite | < 0.1 nm |
Impulsbreite | < 150 ps |
Pulsenergie | SW-Steuerung bis 1 µJ |
Repetitionsrate | 100-250 kHz |
Laserleistung | SW-gesteuert bis zu 200 mW am Laseranschluss |
