La nueva generación en tecnología multi-sensor para núcleos de perforación



El desarrollo más reciente de DMT en tecnología de escaneo de núcleos de roca, es un equipo modular que combina sensores analíticos con los cuales calcular la composición elemental y mineral en tiempo real. Adicionalmente, técnicas de machine learning son usadas para clasificar las muestras de roca en dominios geológicos p. ej. Litologías o zonas de alteración. La herramienta perfecta para geocientíficos y para acortar los tiempos de toma de decisiones.

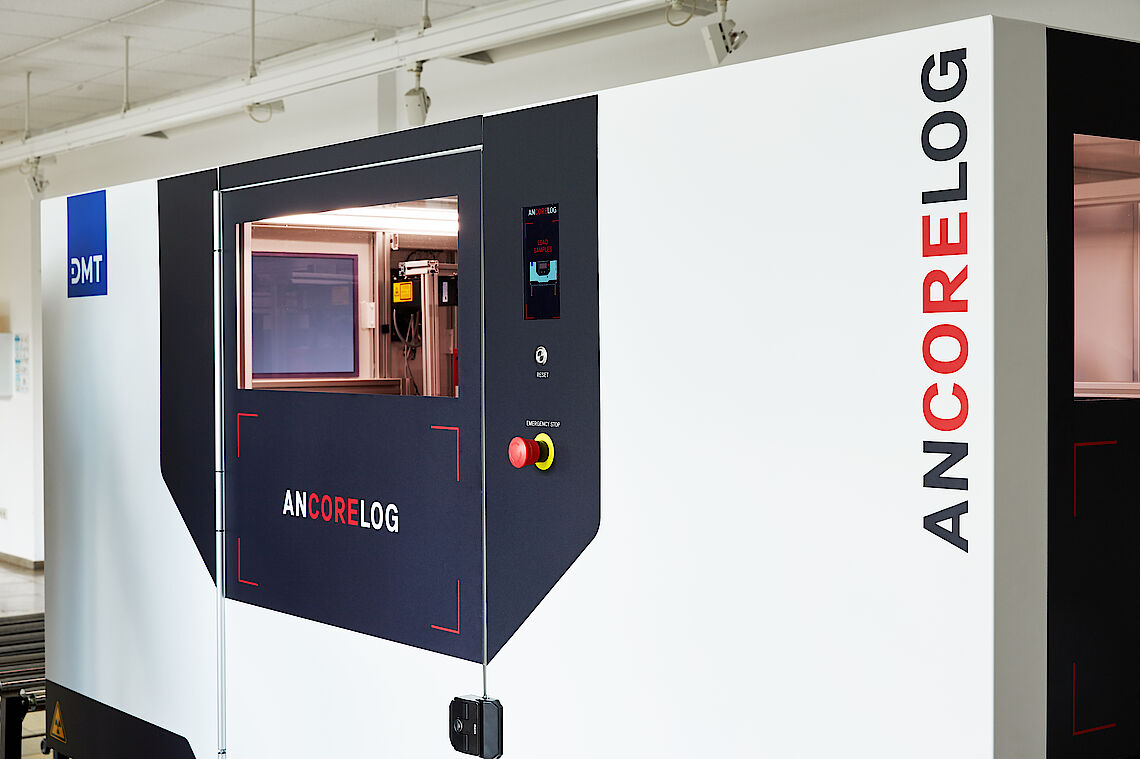

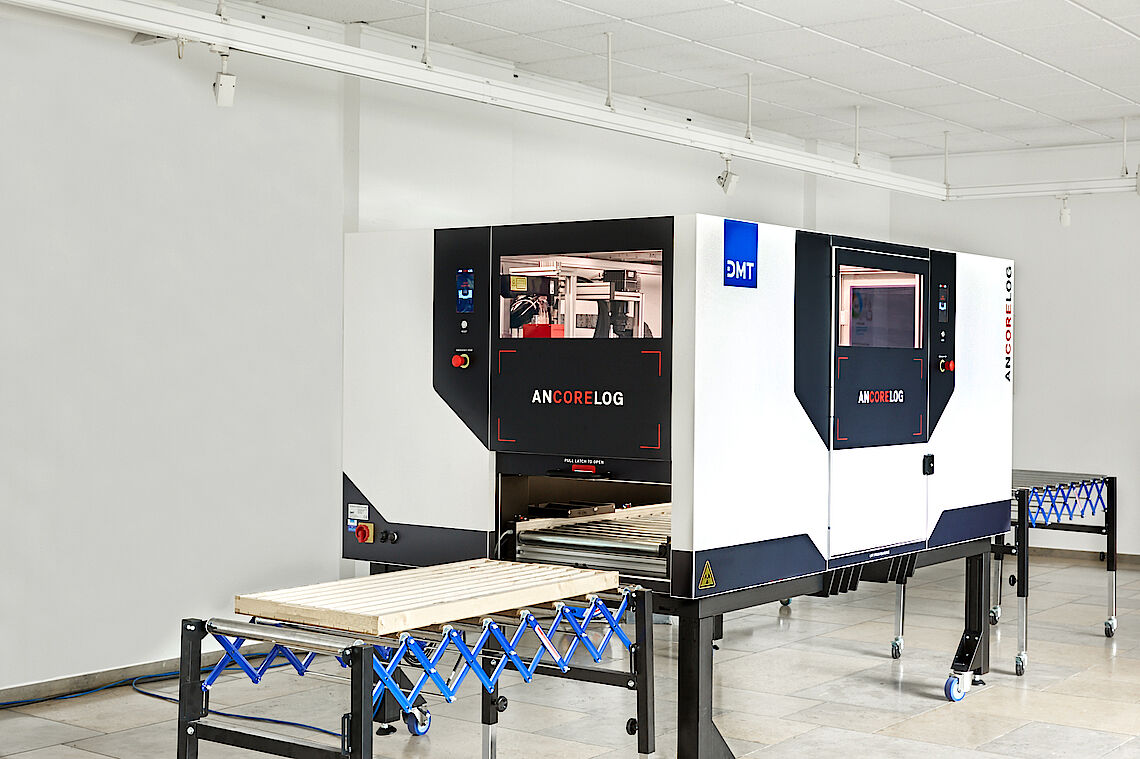

ANCORELOG– Integre su experticia geológica con la reciente innovación en tecnología de escaneo de núcleos de perforación.

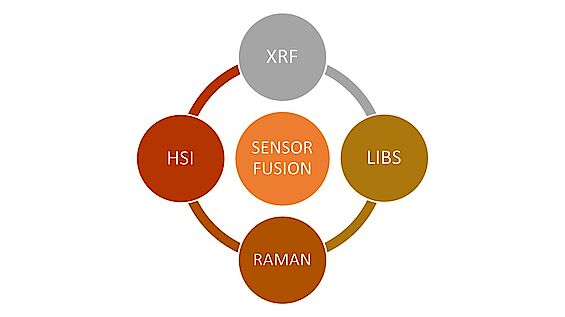

ANCORELOG puede ser equipado modularmente con una configuración de diferentes sensores analíticos incluyendo: perfil continuo de XRF, imágenes hiperespectrales (VNIR – SWIR), imágenes RGB de alta resolución, iluminación UV, time-gated Raman y LIBS. El concepto modular permite adaptar el equipo a los requerimientos específicos de su proyecto. Los sensores analíticos miden parámetros con los cuales se calculan las composiciones elementales y minerales de las muestras de roca. Adicionalmente, características texturales, estructurales y geotécnicas son derivadas de las imágenes RGB de alta resolución.

¿Qué ofrecemos?



ANCORELOG ha sido creado para ser usado por geocientíficos. La adquisición y procesamiento de datos están diseñados parar una experiencia de uso eficiente y amigable. Su uso fácil, combinado con una alta tasa de escaneo y procesamiento en tiempo real, permiten cubrir la tasa diaria de producción de una campaña de perforación.



Nuestro equipo les ayudará a definir la mejor combinación de sensores que se ajuste a las particularidades de su proyecto. Una transferencia de conocimiento es dada a sus profesionales en el uso de ANCORELOG, incluyendo la implementación de modelos predictivos clasificatorios. Dependiendo de las necesidades de su proyecto, es posible comprar o alquilar ANCORELOG. La presencia global de DMT a través de nuestras oficinas internacionales provee servicio en sitio, además de soporte técnico y comercial.



Así trabaja ANCORELOG





Sensores

Escaner láser lineal

Laser Line Scanner

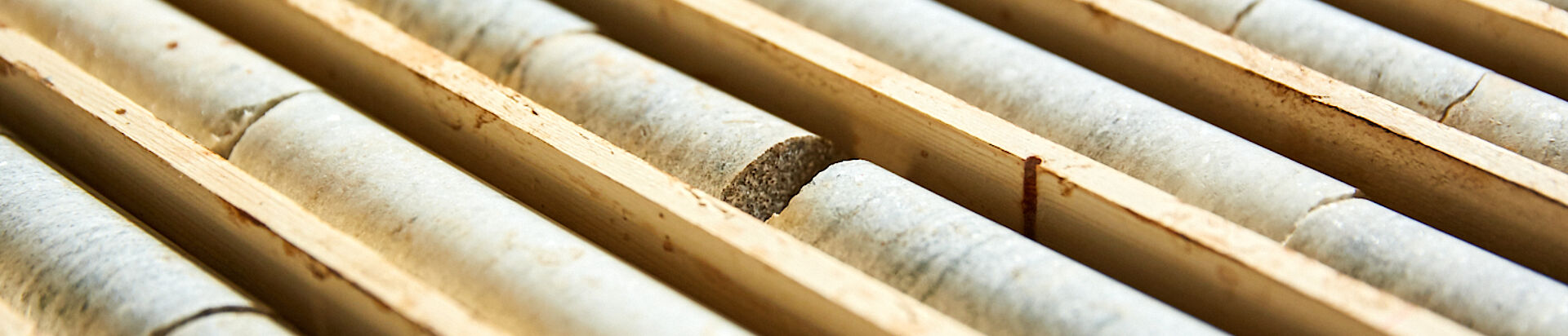

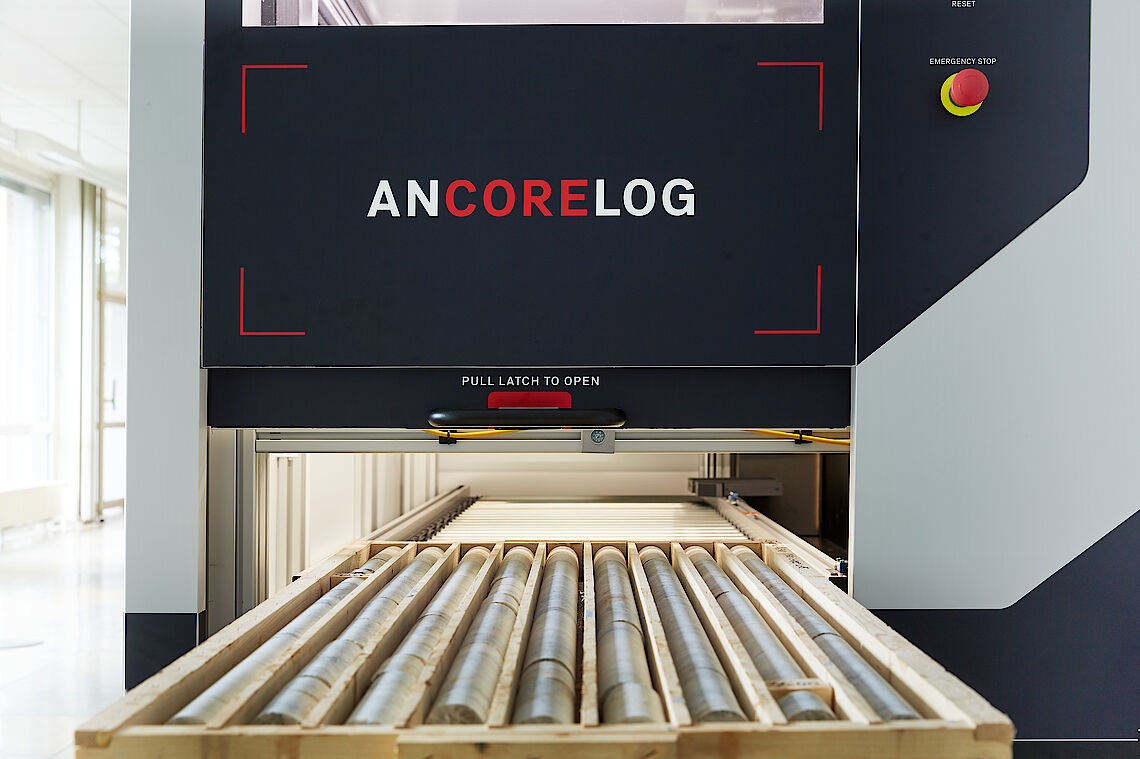

  • Las cajas que contienen los núcleos de perforación son escaneadas con un láser lineal, resultando en una nube de puntos 3D.
  • Las coordenadas XYZ del camino óptimo de escaneo son derivadas de la nube de puntos con precisión submilimétrica (0.055 mm).
  • La nube de puntos 3D permite realizar una medida secuencial y continua usando los diferentes sensores disponibles.

RGB Line Scan Camera

RGB LinescanCamera

  • Asegura condiciones de iluminación constantes e imágenes geométricas libres de distorsión.
  • Resolución de pixel 16k por línea. 40 pixel/mm en mod estándar y hasta 160 pixel/mm en modo de alta resolución.
  • Framerate: 2500 fps.

Imágenes hiperespectrales (VNIR – SWIR)

Hyperspectral imaging (VNIR – SWIR)

  • Identificación de minerales basada en las características de absorción y reflexión en los espectros VNIR – SWIR.
  • La cámara de imágenes hiperespectrales es usada de forma continua en todos los núcleos de roca.
  • La determinación de la distribución espacial de clases geológicas y texturas es posible gracias a la alta resolución de las imágenes del sensor
  • Velocidad de escaneo de 2 cm/s y resolución de 4 pixel/mm para SWIR

Fluorescencia de rayos X (XRF)

Fluorescencia de rayos X (XRF)

  • ANCORELOG usa el sensor Texas de la empresa J &C Bachmann.
  • Los elementos con número atómico mayor a 15 pueden ser identificados.
  • El sensor XRF realiza medidas continuas, la velocidad de escaneo así como el tiempo de integración pueden ser ajustados.

Timegated® Raman technology

Timegated® Raman technology

  • Identificación mineral en regiones de interés
  • La tecnología Timegated® Raman comparada con la tecnología Raman convencional evita la interferencia de las señales de fluorescencia que ocultan la señal Raman
  • Capaz de identificar un Amplio rango de minerales que no se limitan a aquellos con enlaces O-H

Sensor LIBS, Laser Induced Breakdown Spectroscopy

Sensor LIBS, Laser Induced Breakdown Spectroscopy

  • Identificación elemental en áreas de interés.
  • LIBS se caracteriza por una buena identificación de elementos ligeros (número atómico menor a 15).
  • Es útil para la identificación de litio, magnesio y aluminio entre otros.

Especifiaciones de los sensores

3D Laser Line Profile Sensor



Gocator 2370



Resolution X/Y (mm)

0.275

Resolution Z (mm)

0.055

Field of View (mm)

700





RGB line scan Camera



Resolution (standard full core box)

25 pixel/mm (635 dpi)

Resolution (optional, single core row)

150 pixel/mm (3810 dpi)





Hyperspectral Imaging Cameras



HySpex VNIR-1800



Spectral range

400 – 1000 nm

Spatial pixels

1800

Spatial resolution

22,5 pixel/mm (572 dpi)

Spectral channels

186

Spectral sampling

3.26 nm

FOV*

17°

Pixel FOV across/along*

0.16/0.32 mrad

Bit resolution

16 bit

Noise floor

2.4 e-

Dynamic range

20000

Peak SNR (at full resolution)

> 255

Max speed (at full resolution)

260 fps





HySpex SWIR-384



Spectral range

930 – 2500 nm

Spatial pixels

384

Spatial resolution

5 pixel/mm (127 dpi)

Spectral channels

288

Spectral sampling

5.45 nm

FOV*

16°

Pixel FOV across/along*

0.73/0.73 mrad

Bit resolution

16 bit

Noise floor

150 e-

Dynamic range

7500

Peak SNR (at full resolution)

> 1100

Max speed (at full resolution)

400 fps





XRF Sensor



TEXAS (J&C Bachmann)

(Total Elemental X-ray Analysis System)





X-ray tube

Ceramic, maximum voltage 65 kV

Detector

Silicon drift detector with internal cooling

Sensor enclosure







RAMAN Sensor



T-REX – Timegated Raman for Exploration



Pico RAMAN (Timegate Instruments)







Spectrometer



Spectral Resolution

5 cm-1

Spectral Range

0 – 2500 cm-1





Detector



Detector Type

CMOS SPAD array, single photon counting

Pixel Amount

8 x 768 pixel

Time Resolution

100 ps





532 nm Picosecond Pulsed Laser



Spectral Line Width

< 0.1 nm

Pulse Width

< 150 ps

Pulse Energy

SW control to 1 µJ

Repetition Rate

100-250 kHz

Laser Power

SW controlled up to 200 mW at laser port
